Mogan Gh.L. Buzdugan I.D. Proiectarea dispozitivelor de remorcare auto. Universitatea Transilvania din Brașov



Anexa.ST.12 Dimensiuni șuruburi cu filete metrice și cap hexagonal uzuale

(extras din STAS 4272, 4845)

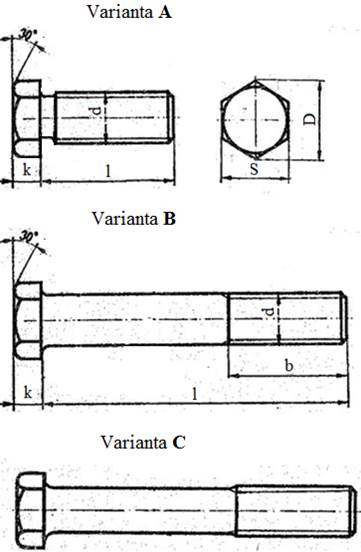

Forme și dimensiuni
Obs. Semnificații variante:
-      varianta A corespunde șuruburilor cu cap hexagonal cu tija filetată total și filetul prelucrat prin așchiere;
-      varianta B corespunde șuruburilor cu cap hexagonal cu tija filetată parțial și filetul prelucrat prin așchiere;
-      varianta B corespunde șuruburilor cu cap hexagonal cu tija filetată parțial și filetul prelucrat prin deformare plastică.


Valori dimensiuni

Șuruburi cu cap hexagonal cu tija filetată total ( STAS 4845, ISO 4017)

Filet, Md

[mm]

l

[mm]

S

[mm]

k

[mm]

D

[mm]

M4

{10, 12, 14, 16, 18, 20, 25, 30, 35, 40, 45}

7

2,8

7,74

M5

{10, 16, 20, 25, 30, 35, 40, 45, 50}

8

3,5

8,86

M6

{6, 10, 16, 20, 25, 30, 35, 45, 40, 50, 60, 70, 80, 90, 100, 110, 120}

10

4

11,05

M8

{16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 90, 100, 110, 120, 130}

13

5,5

14,38

M10

{20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140}

17

7

18,90

M12

{20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140}

19

8

21,10

M14

{25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 150}

22

9

24,49

M16

{25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100}

24

10

26,75

M18

{30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150}

27

12

30,14

M20

{30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150}

30

13

33,53

M22

{45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150}

32

14

35,72

M24

{45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150}

36

15

39,98

M27

{50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150}

41

17

45,63

M30

{50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150}

46

19

51,28

M33

{60, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 145, 150}

50

21

55,58



Șuruburi cu cap hexagonal cu tija filetată parțial ( STAS 4272, ISO 4014)

Filet, Md

[mm]

l

[mm]

b

[mm]

S

[mm]

k

[mm]

D

[mm]

M4

{20, 25, 30, 35, 40, 45, 50, 60, 55, 60}

14

7

2,8

7,74

M5

{20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80}

16

8

3,5

8,86

M6

{25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80}

18

10

4

11,05

M8

{30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100}

22

13

5,5

14,38

M10

{35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 150, 140, 160}

{26, 32}

17

7

18,90

M12

{40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 150, 140, 160, 170, 180}

{30, 36}

19

8

21,10

M14

{45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 150, 140, 160, 170, 180, 190, 200}

{34, 40}

22

9

24,49

M16

{50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 150, 140, 160, 170, 180, 190, 200, 210, 220}

{33, 44, 57}

24

10

26,75

M18

{55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 150, 140, 160, 170, 180, 190, 200, 210, 220}

{42, 43, 61}

27

12

30,14

M20

{60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 150, 140, 160, 170, 180, 190, 200, 210, 220}

{46, 52, 65}

30

13

33,53

M22

{65, 70, 75, 80, 90, 100, 110, 120, 130, 150, 140, 160, 170, 180, 190, 200, 210, 220}

{50, 55, 69}

32

14

35,72

M24

{70, 75, 80, 90, 100, 110, 120, 130, 150, 140, 160, 170, 180, 190, 200, 210, 220}

{54, 60, 73}

36

15

39,98

M27

{75, 80, 90, 100, 110, 120, 130, 150, 140, 160, 170, 180, 190, 200, 210, 220}

{60, 66, 79}

41

17

45,63

M30

{90, 100, 110, 120, 130, 150, 140, 160, 170, 180, 190, 200, 210, 220, 240, 260}

{66, 72, 85}

46

19

51,28

M33

{100, 110, 120, 130, 150, 140, 160, 170, 180, 190, 200, 210, 220, 240, 260}

{72, 71, 91}

50

21

55,58

M36

{100, 110, 120, 130, 150, 140, 160, 170, 180, 190, 200, 210, 220, 240, 260}

{78, 84, 97}

55

23

61,31

M42

{110, 120, 130, 150, 140, 160, 170, 180, 190, 200, 210, 220, 240, 260}

{90, 96, 109}

65

26

72,61



Notare în desenele de ansamblu

Șurub M dxl grupa x.y STAS 4272-70 (ex. Șurub M10x50 STAS 4272-70 grupa 6.8)
